120 ton verticale draaitafel spuitgietmachine
TAIFU laagstation verticale draaitafel spuitgietmachineDe minimale diameter van de draaitafel is 810 mm en de maximale diameter is 2300 mm.
De werking van de 120 ton verticale roterende injectiegietmachine bestaat uit verschillende stappen.Eerst wordt het gesmolten materiaal bereid door het geschikte materiaal, zoals plastic of rubber, te smelten.De injectie-eenheid injecteert het gesmolten materiaal in de malholte als de draaitafel draaitZodra het materiaal is afgekoeld en in de mal is verstevigd, wordt de mal geopend en worden de afgewerkte huishoudelijke apparaten uitgestoten.
De machine is uitgerust met een hoogwaardig besturingssysteem dat een sterke garantie biedt voor een hoge kwaliteit van de precisie en stabiliteit van het spuitgieten.positionering metDe vorm kan niet worden gesloten als deze niet is geplaatst, wat het normale gebruik van de vorm beschermt. Vanwege zijn unieke draaibare schijfontwerp kan de verticale draaitafel spuitgietmachine worden gebruikt met uitgebreide automatiseringsapparatuur omeen hoogwaardige en efficiënte geautomatiseerde productie van producten met complexe vormen en bijzondere processen bereiken.Het vermogen deel kan worden geselecteerd uithydraulische motoren en servomotoren, ofkan ook worden uitgerust met hogere configuraties volgens de producten en vereisten van de klant. Het wordt nu veel gebruikt in auto-onderdelen en nieuwe energie-industrie.
1.Specificatie:
| |
Eenheid |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Injectie-eenheid |
Schroefstrekking |
mm |
140 |
160 |
200 |
| Schroefdiameter |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Theoretisch volume van de injectie |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Injectiegewicht ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Injectiedruk |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Injectie snelheid |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Maximale snelheid van injectie |
mm/s |
124 |
126 |
105 |
| Rotatiesnelheid van de schroef |
rp.m |
10~280 |
10~280 |
10~280 |
| Positioneringsringdiameter |
mm |
120 |
120 |
120 |
| Afvoer uit de platen |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Vergrendelingseenheid |
Klemkracht |
KN (ton) |
833(85) |
1176 ((120) |
1568(160) |
| Clamping stroke |
mm |
280 |
300 |
350 |
| Min.Dikte van de mal |
mm |
230(310) |
280 (((380) |
300(400) |
| Max. Opening |
mm |
510 ((590) |
580(680) |
650(750) |
| (L*W) Max.Schaalgrootte |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Aantal draaitafelstations |
mm |
2 |
2 |
2 |
| (D)Grootte van de draaitafel |
mm |
φ1010 |
φ1200 |
φ1400 |
| Kwaliteit van de uitwerper |
stuks |
3 |
5 |
5 |
| Hoofdbalk-afstand |
mm |
80 |
80 |
100 |
| Afstand van de ejector |
mm |
100 |
100 |
110 |
| Ejectorkracht |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Andere |
Stelseldruk |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Olievatcapaciteit |
L |
350 |
430 |
500 |
| Elektriciteit |
KW |
Vijftien plus twee.2 |
18+2.2 |
22+2.2 |
| Verwarmingskracht |
KW |
7.0 |
10.7 |
13.7 |
| Afmetingen van de machine |
L*W*H |
m |
2.5 maal 1,9 maal 2.5 |
2.6*2.0*2.9 |
2.9*2.2*3.3 |
| Koelwatercapaciteit |
L/min |
40 |
50 |
50 |
| Werktafelhoogte |
mm |
780+(70) |
820+(70) |
915+(80) |
| Gewicht van de machine |
ton |
6.5 |
9.5 |
12.8 |
produkt-titel
2Kenmerken:
- De machine is ontworpen met een lage werktafel, die de gebruikers gemakkelijke toegang biedt om de malen te laden, onderhoudswerkzaamheden uit te voeren en het spuitgietproces te controleren.De lage werktafelhoogte zorgt voor gemak en ergonomie tijdens het gebruik.
- Het design van de draaitafel maakt gebruik van MLT-technologie om de duurzaamheid van de draaitafel te verbeteren.De draaitafel beweging is soepel en botsing-vrij, en de positionering is accuraat.
- Hoge efficiëntie

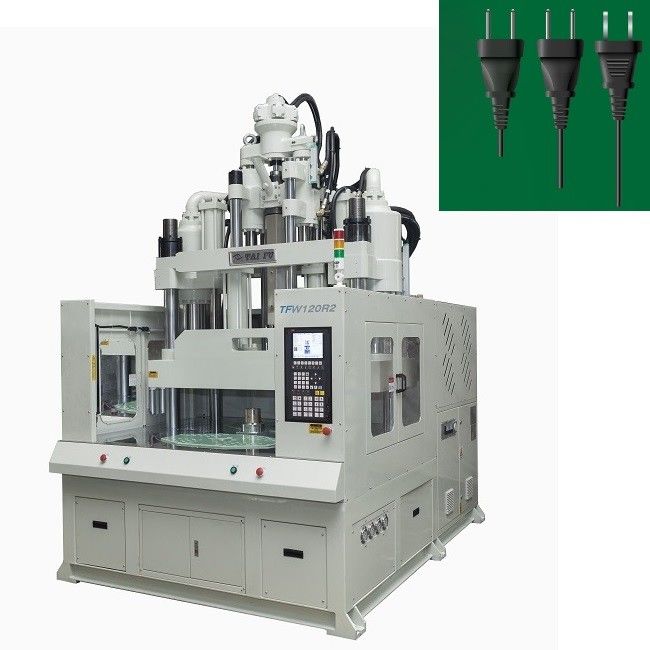

3. Foto's van de machine:

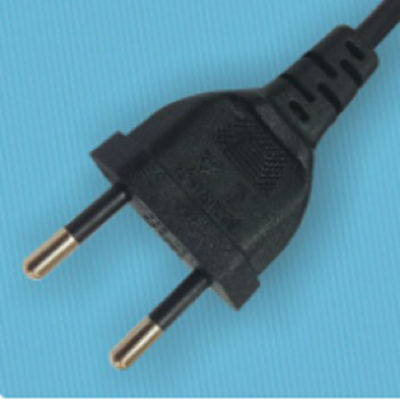

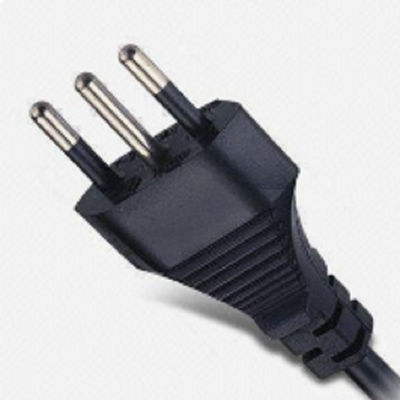

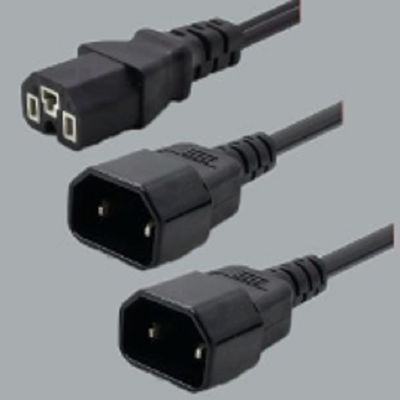

4Toepassingen:
5Waarom koos je ons?
1De beste productkwaliteit en de meest concurrerende prijs.
2Ervaren technisch personeel in de productie.
3Op maat gemaakte ontwerpen en productie.
4Uitstekende pre- en after-sales diensten.
6Vragen:
V:Bent u een handelsonderneming of een fabrikant?
A:We zijn een fabriek in Dongguan, het grootste industriële productiegebied van China.
V: Hoe lang is de garantieperiode?
Wij leveren gratis onderdelen voor niet door de mens veroorzaakte schade en kwaliteitsproblemen.Als de machines goed worden bediend, kan het meer dan 20 jaar dienen.
V: Hoe zit het met uw levertijd?
In het algemeen duurt het 20 tot 45 dagen na ontvangst van de voorschotbetaling.
Wat betreft uw bestelling en hoeveelheid.
V: Wat zijn uw betalingsvoorwaarden?
T/T 30% aanbetaling, 70% voor vertrek.
V: Verpakking en verzending?
De spoel is van binnen bedekt met plastic en van buiten ingepakt.
