85 ton mobiele telefoon reserveonderdelen Verticale draaitafel spuitgietmachine
TAIFU laagstation verticale draaitafel spuitgietmachineDe minimale diameter van de draaitafel is 810 mm en de maximale diameter is 2300 mm.
De machine is uitgerust met een hoogwaardig besturingssysteem dat een sterke garantie biedt voor een hoge kwaliteit van de precisie en stabiliteit van het spuitgieten.de verticale draaitafel spuitgietmachine kan worden gebruikt met uitgebreide automatiseringsapparatuur omHet is nu veel gebruikt in de auto-onderdelen- en nieuwe energie-industrie.
1.Specificatie:
| |
Eenheid |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Injectie-eenheid |
Schroefstrekking |
mm |
140 |
160 |
200 |
| Schroefdiameter |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Theoretisch volume van de injectie |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Injectiegewicht ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Injectiedruk |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Injectie snelheid |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Maximale snelheid van injectie |
mm/s |
124 |
126 |
105 |
| Rotatiesnelheid van de schroef |
rp.m |
10~280 |
10~280 |
10~280 |
| Positioneringsringdiameter |
mm |
120 |
120 |
120 |
| Afvoer uit de platen |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Vergrendelingseenheid |
Klemkracht |
KN (ton) |
833(85) |
1176 ((120) |
1568(160) |
| Clamping stroke |
mm |
280 |
300 |
350 |
| Min.Dikte van de mal |
mm |
230(310) |
280 (((380) |
300(400) |
| Max. Opening |
mm |
510 ((590) |
580(680) |
650(750) |
| (L*W) Max.Schaalgrootte |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Aantal draaitafelstations |
mm |
2 |
2 |
2 |
| (D)Grootte van de draaitafel |
mm |
φ1010 |
φ1200 |
φ1400 |
| Kwaliteit van de uitwerper |
stuks |
3 |
5 |
5 |
| Hoofdbalk-afstand |
mm |
80 |
80 |
100 |
| Afstand van de ejector |
mm |
100 |
100 |
110 |
| Ejectorkracht |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Andere |
Stelseldruk |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Olievatcapaciteit |
L |
350 |
430 |
500 |
| Elektriciteit |
KW |
Vijftien plus twee.2 |
18+2.2 |
22+2.2 |
| Verwarmingskracht |
KW |
7.0 |
10.7 |
13.7 |
| Afmetingen van de machine |
L*W*H |
m |
2.5 maal 1,9 maal 2.5 |
2.6*2.0*2.9 |
2.9*2.2*3.3 |
| Koelwatercapaciteit |
L/min |
40 |
50 |
50 |
| Werktafelhoogte |
mm |
780+(70) |
820+(70) |
915+(80) |
| Gewicht van de machine |
ton |
6.5 |
9.5 |
12.8 |
2Kenmerken:
- Op basis van het Europese ontwerpconcept voor de vormgeving is de benchmark voor de spanningsanalyse van de vormgeving verbeterd en de stijfheid van de vormgeving verbeterd.
- De gietvormen hebben een goede stijfheid, de vorm heeft een lange levensduur, het proces is gemakkelijk aan te passen, het product is niet gemakkelijk te flitsen en de precisie en stabiliteit van de gietvorming zijn beter gegarandeerd.
- BFC-technologie wordt gebruikt om de transmissie van de klemkrachtrichting aan te passen om de vormkracht uniformer te maken en de vorm stabieler te maken.

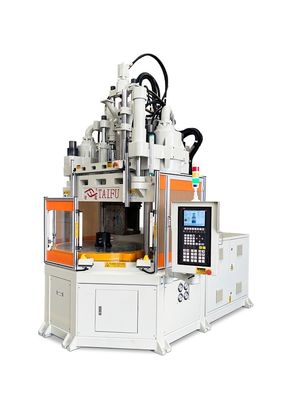

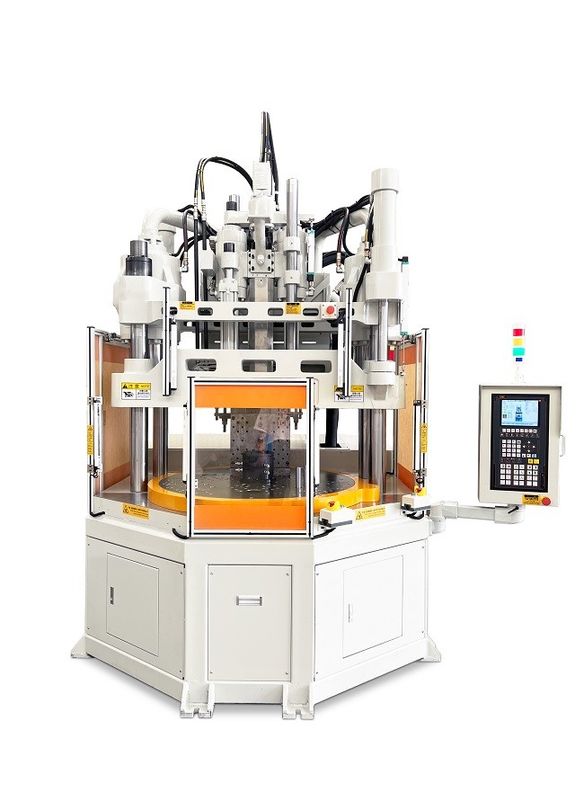

3. Foto's van de machine:

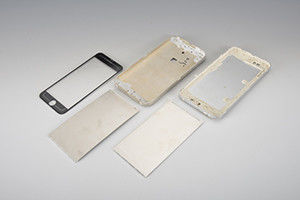

4Toepassingen:
5Waarom koos je ons?
1De beste productkwaliteit en de meest concurrerende prijs.
2Ervaren technisch personeel in de productie.
3Op maat gemaakte ontwerpen en productie.
4Uitstekende pre- en after-sales diensten.
6Vragen:
V:Hoe bereken je de tonnage voor spuitgieten?
A: Tonnage = Volume * Maximale veiligheidsdruk
Daarom is het altijd het beste om een ervaren spuitgieter te raadplegen om de exacte spuitmassa te bepalen die voor een specifieke toepassing vereist is.5 ton per vierkante inch wordt gebruikt voor de berekening van de klemtonnage voor een bepaalde mal.
V: Testen jullie alle goederen voor levering?
Ja, we hebben 100% testen voor levering.
V: Hoe zit het met uw levertijd?
In het algemeen duurt het 20 tot 45 dagen na ontvangst van de voorschotbetaling.
Wat betreft uw bestelling en hoeveelheid.
V: Verpakking en verzending?
De spoel is van binnen bedekt met plastic en van buiten ingepakt.
V: Wat zijn uw betalingsvoorwaarden?
T/T 30% aanbetaling, 70% voor vertrek.
Als u geïnteresseerd bent in onze machines, aarzel dan niet om Neem contact met ons op.
