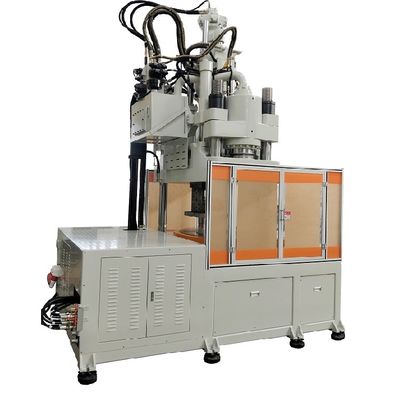

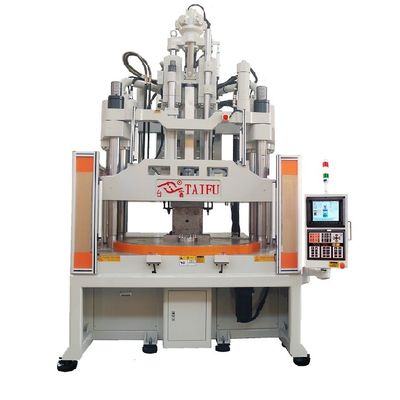

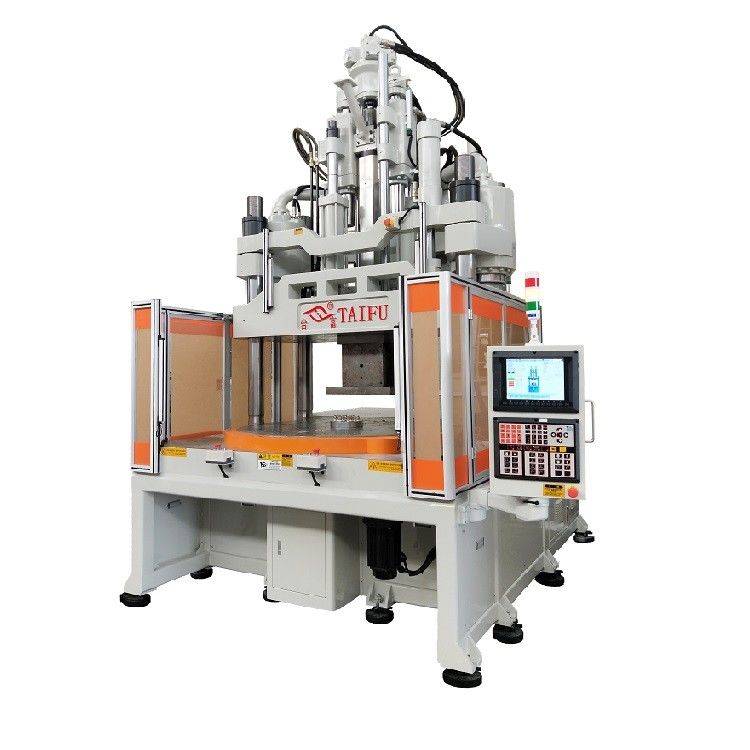

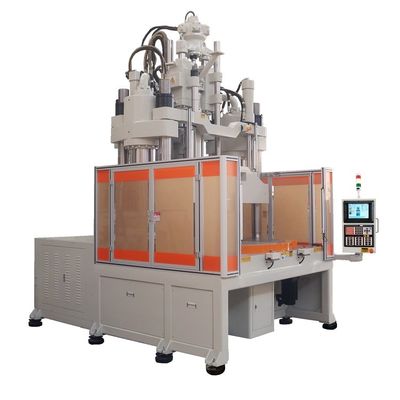

Verticale roterende spuitgietmachine met laag werkbank van 120 ton met CE-certificaat
Taifu laag station verticale draaitafel spuitgietmachine neemt ergonomische werktafel, waardoor de werking gemakkelijker en veiliger.De minimale roterende schijfdiameter is 810 mm en de maximale diameter is tot 2300 mm. de machine is uitgerust met een hoogwaardig besturingssysteem dat een sterke garantie biedt voor een hoge kwaliteit van precisie en stabiliteit van de injectie.,vanwege zijn unieke draaibare schijfontwerp, kan worden gebruikt in combinatie met de uitbreiding van automatiseringsapparatuur, enz.,om kwalitatief hoogwaardige en efficiënte geautomatiseerde productie van complexe vormen en speciale producten te bereiken, die nu veel wordt gebruikt in de auto-onderdelen en de nieuwe energiesector.
Specificatie
Technische parameters van de machine
| Artikel 1 |
Eenheid |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Injectie-eenheid |
| Schroefstrekking |
mm |
140 |
160 |
200 |
| Schroefdiameter |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Theoretisch volume van de injectie |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Injectiegewicht ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Injectiedruk |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Injectie snelheid |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Maximale snelheid van injectie |
mm/s |
124 |
126 |
105 |
| Rotatiesnelheid van de schroef |
rp.m |
10~280 |
10~280 |
10~280 |
| Positioneringsringdiameter |
mm |
120 |
120 |
120 |
| Afvoer uit de platen |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Klemeenheid |
| Klemkracht |
KN (ton) |
833(85) |
1176 ((120) |
1568(160) |
| Clamping stroke |
mm |
280 |
300 |
350 |
| Min.Dikte van de mal |
mm |
230(310) |
280 (((380) |
300(400) |
| Max. Opening |
mm |
510 ((590) |
580(680) |
650(750) |
| (L*W) Max.Schaalgrootte |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Aantal draaitafelstations |
mm |
2 |
2 |
2 |
| (D) Grootte van de draaitafel |
mm |
φ1010 |
φ1200 |
φ1400 |
| QTY van de ontsteker |
stuks |
3 |
5 |
5 |
| Hoofdbalk-afstand |
mm |
80 |
80 |
100 |
| Afstand van de ejector |
mm |
100 |
100 |
110 |
| Ejectorkracht |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Andere |
| Stelseldruk |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Olievatcapaciteit |
L |
350 |
430 |
500 |
| Elektriciteit |
KW |
Vijftien plus twee.2 |
18+2.2 |
22+2.2 |
| Verwarmingskracht |
KW |
7.0 |
10.7 |
13.7 |
| Afmetingen van de machine |
L*W |
m |
2.5*1.9 |
2.6 maal 2.0 |
2.9 maal 2.2 |
| H(Met uitzondering van schokabsorberende voeten) |
m |
Min:2Maximaal:2.95) |
Min:2Maximaal:3.6) |
Min:3Maximaal:4.1) |
| Koelwatercapaciteit |
L/min |
40 |
50 |
50 |
| Hoogte van de werkbank+(Behalve schokabsorberende voeten) |
mm |
780+(70) |
820+(70) |
915+(80) |
| Gewicht van de machine |
ton |
6.5 |
9.5 |
12.8 |
Kenmerken
1.servo-aangedreven draaitafel
De roterende beweging van de draaitafel wordt uitgevoerd door een servomotor aandrijving, die een hoge snelheid en gladde, gestage (lage trillingen) roterende beweging realiseert,het verbeteren van de stabiliteit van de vormcyclus.
2Ruimtelijke ruimte voor de installatie van vormen
Er is voldoende ruimte voor het installeren van malen en het kan ook goed omgaan met het gebruik van grote malen of het gebruik van schuifmalen vanwege de complexiteit van de productvormen.
3.Energiebesparende aandrijfsystemen
Het hydraulische systeem wordt aangedreven door energiebesparende servomotoren die energie en elektriciteit besparen, de machinecyclus verkorten, de levensduur van de apparatuur verlengen,en verbetert de productie-efficiëntie.
4.Ultra lage werkvlakken
De ergonomisch ontworpen ultra lage werktafel maakt het gemakkelijk om de malen te laden en lossen, de onderdelen in te zetten en op te halen, de stilstand te verminderen,en de productie-efficiëntie en de veiligheid effectief te verbeteren.

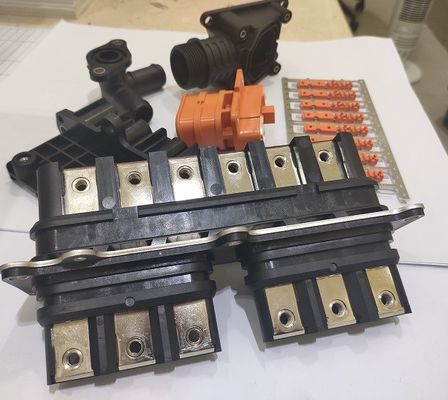

Toepassing
Waarom kiezen jullie ons?
1De beste productkwaliteit en de meest concurrerende prijs.
2Ervaren technisch personeel in de productie.
3Op maat gemaakte ontwerpen en productie.
4Uitstekende pre- en after-sales diensten.
Veelgestelde vragen
Q1: Testen jullie alle goederen voor levering?
Ja, we hebben 100% testen voor levering.
V2: Wat zijn uw betalingsvoorwaarden?
T/T 30% aanbetaling, 70% voorafgaand aan vertrek.
V3: Welke soorten producten kunnen met een verticale spuitgietmachine worden geproduceerd?
Verticale spuitgietmachines worden gewoonlijk gebruikt voor de productie van producten zoals in- en uitlaatgevormde onderdelen, overgevormde producten, verticale overgevormde kabels en connectoren,en kleine precisieonderdelen.
V4: Verpakking en verzending?
De spoel is van binnen bedekt met plastic en van buiten ingepakt.
V5: Hoe zit het met uw levertijd?
In het algemeen duurt het 20 tot 45 dagen na ontvangst van de voorschotbetaling.
