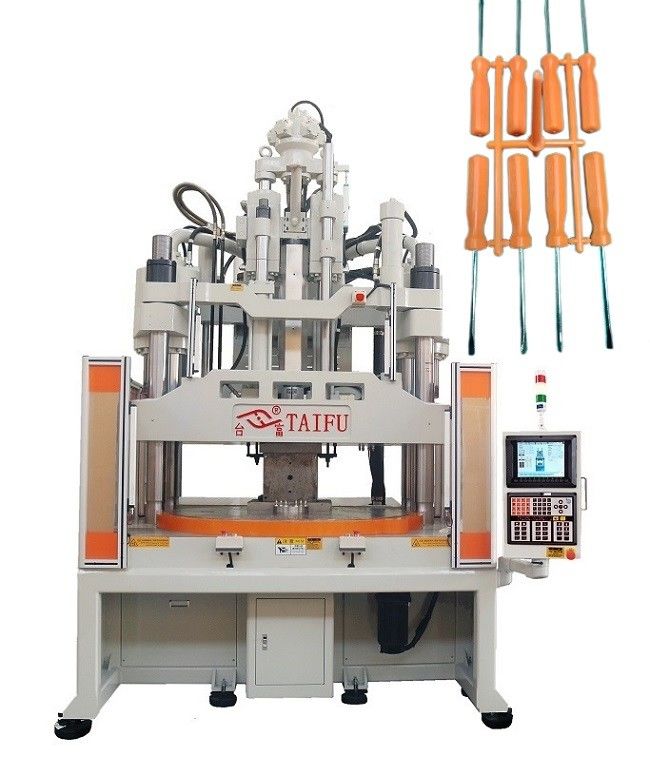

Verticale spuitgietmachine met lage werktafel voor schroevenduiver
Het is beschikbaar om machines aan te passen aan uw behoeften.
TAIFU laagstation verticale draaitafel spuitgietmachineDe minimale diameter van de draaitafel is 810 mm en de maximale diameter is 2300 mm.
Een verticale spuitgietmachine met een lage werktafel is een gespecialiseerde machine die wordt gebruikt voorvervaardiging van schroevendraaiersHet is ontworpen om met precisie en nauwkeurigheid plastic schroevendraaiers efficiënt te produceren.
De machine is uitgerust met een hoogwaardig besturingssysteem dat een sterke garantie biedt voor een hoge precisie en stabiliteit van het spuitgieten.Het wordt nu veel gebruikt in auto-onderdelen en nieuwe energiesector.
1.Specificatie:
| |
Eenheid |
TFW4-160R2 |
TFW4-200R2 |
TFW4-250R2 |
| Injectie-eenheid |
Schroefstrekking |
mm |
200 |
200 |
250 |
| Schroefdiameter |
mm |
45 |
50 |
55 |
55 |
60 |
65 |
60 |
65 |
70 |
| Theoretisch volume van de injectie |
cm3 |
318 |
393 |
475 |
475 |
565 |
664 |
707 |
830 |
962 |
| Injectiegewicht ((PS)) |
g |
296 |
365 |
442 |
442 |
526 |
617 |
657 |
772 |
895 |
| oz |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
23.19 |
27.21 |
31.56 |
| Max.Injectiedruk |
MPa |
218 |
177 |
146 |
170 |
143 |
122 |
198 |
169 |
146 |
| kgf/cm2 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
2022 |
1723 |
1486 |
| Injectie snelheid |
cm3/s |
167 |
206 |
249 |
314 |
373 |
438 |
288 |
338 |
393 |
| Maximale snelheid van injectie |
mm/s |
105 |
132 |
102 |
| Rotatiesnelheid van de schroef |
rp.m |
10~280 |
10~240 |
10~240 |
| Positioneringsringdiameter |
mm |
120 |
150 |
150 |
| Afvoer uit de platen |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Vergrendelingseenheid |
Klemkracht |
KN (ton) |
1568(160) |
1960 ((200) |
2450(250) |
| Clamping stroke |
mm |
350 |
350 |
400 |
| Min.Dikte van de mal |
mm |
300(400) |
350 ((450) |
350 ((450) |
| Max. Opening |
mm |
650(750) |
700(800) |
750 ((850) |
| (L*W) Max.Schaalgrootte |
mm |
520*520/700*450 |
570*570/800*470 |
670*670/860*570 |
| Aantal draaitafelstations |
mm |
2 |
2 |
2 |
| (D)Grootte van de draaitafel |
mm |
φ1400 |
φ1630 |
φ1800 |
| QTY van de ontsteker |
stuks |
5 |
5 |
5 |
| Hoofdbalk-afstand |
mm |
100 |
125 |
125 |
| Afstand van de ejector |
mm |
110 |
150 |
150 |
| Ejectorkracht |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Andere |
Stelseldruk |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Olievatcapaciteit |
L |
500 |
650 |
800 |
| Elektriciteit |
KW |
22+2.2 |
31+2.2 |
37+2.2 |
| Verwarmingskracht |
KW |
13.7 |
13.7 |
24.3 |
| Afmetingen van de machine |
L*W*H |
m |
2.9*2.2*3.3 |
3.0*2.4*3.7 |
3.3 maal 2,6 maal 4.4 |
| Koelwatercapaciteit |
L/min |
50 |
60 |
60 |
| Werktafelhoogte |
mm |
915+(80) |
935+(80) |
935+(80) |
| Gewicht van de machine |
ton |
12.8 |
16.5 |
20.5 |
2Kenmerken:
- Het heeft een dubbele gidspijlerondersteuning en een dubbelcilinder met een evenwichtige injectievoorziening om een evenwichtige en uniforme kracht te garanderen tijdens de voortgang van de schroefinspuiting.
- Hoog rendement, productie van 8 stuks tegelijk
- Uitstekende injectie nauwkeurigheid, de herhaalbaarheid van de injectie eindpositie kan ± 0,1 mm bereiken, en de herhaalbaarheid van het productgewicht kan 3% bereiken.
3. Foto's van de machine:

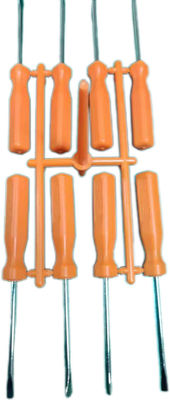

4Toepassingen:
5Waarom koos je ons?
1De beste productkwaliteit en de meest concurrerende prijs.
2Ervaren technisch personeel in de productie.
3Op maat gemaakte ontwerpen en productie.
4Uitstekende pre- en after-sales diensten.
6Vragen:
V: Testen jullie alle goederen voor levering?
Ja, we hebben 100% testen voor levering.
V: Hoe zit het met uw levertijd?
In het algemeen duurt het 20 tot 45 dagen na ontvangst van de voorschotbetaling.
Wat betreft uw bestelling en hoeveelheid.
V: Bent u een handelsonderneming of een fabrikant?
A:We zijn een fabriek in Dongguan, het grootste industriële productiegebied van China.
V: Wat zijn uw betalingsvoorwaarden?
T/T 30% aanbetaling, 70% voor vertrek.
V: Verpakking en verzending?
De spoel is van binnen bedekt met plastic en van buiten ingepakt.
Als u geïnteresseerd bent in onze machines, aarzel dan niet om Neem contact met ons op.
