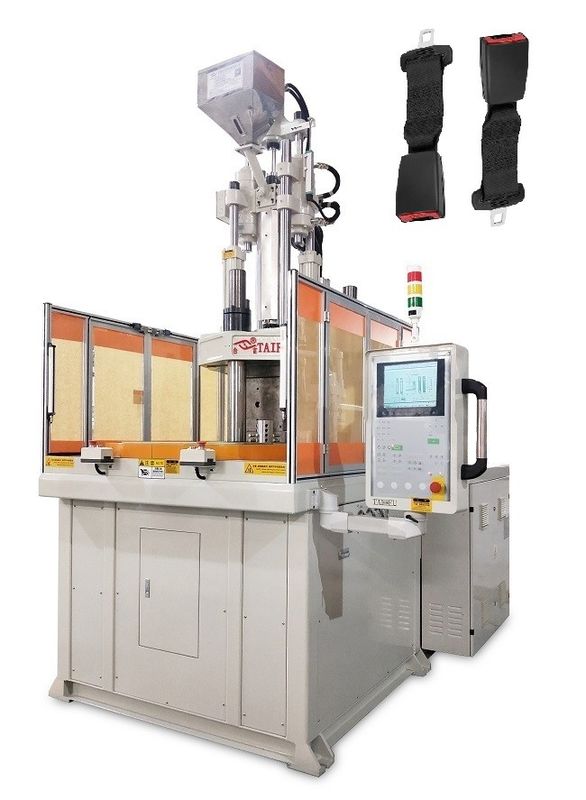

120 ton veiligheidsgordel gespelt maken machine roterende verticale injectie machine
TAIFU verticale spuitgietmachine staat bekend om de kwaliteit, betrouwbaarheid en bewezen prestaties,die een veilige en gemakkelijke bediening en een uiterst hoge bedrijfsveiligheid mogelijk maken.
Onze machines worden veel gebruikt op het gebied vaninjectie-overdrijving,meerkleurig spuitgieten,injectiegieten met meerdere componenten,met een gewicht van niet meer dan 10 kg,thermosetting spuitgieteneninjectievorming van vloeibare siliconen.
Er zijn verschillende machines we hebben VR-35/55/85/120/160/200/250/300
1.Specificatie:
| |
Eenheid |
TFV3-85R2 |
TFV3-120R2 |
TFV3-160R2 |
| Injectie-eenheid |
Schutterconfiguratiecode |
naam |
Z8 |
Z12 |
Z16 |
| Schroefstrekking |
mm |
140 |
160 |
200 |
| Schroefdiameter |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Theoretisch volume van de injectie |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Injectiegewicht ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Injectiedruk |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Injectie snelheid |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Maximale snelheid van injectie |
mm/s |
124 |
126 |
105 |
| Rotatiesnelheid van de schroef |
rp.m |
10~280 |
10~280 |
10~280 |
| Positioneringsringdiameter |
mm |
120 |
120 |
120 |
| Afvoer uit de platen |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Applaus-eenheid |
Klemkracht |
KN (ton) |
833(85)/980(100) |
1176 ((120) |
1568(160) |
| Clamping stroke |
mm |
250 |
280 |
300 |
| Min.Dikte van de mal |
mm |
230(310) |
280 (((380) |
300(400) |
| Max. Opening |
mm |
480 (((560) |
560(660) |
600(700) |
| (L*W) Max.Schaalgrootte |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Aantal draaitafelstations |
mm |
2 |
2 |
2 |
| (D)Grootte van de draaitafel |
mm |
φ1010 |
φ1200 |
φ1400 |
| Hoofdbalk-afstand |
mm |
80 |
80 |
100 |
| Afstand van de ejector |
mm |
100 |
100 |
110 |
| Ejectorkracht |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Andere |
Stelseldruk |
Mpa ((kgf/cm2) |
13.7(140)/17.2 ((175) |
13.7(140) |
13.7(140) |
| Olievatcapaciteit |
L |
300 |
380 |
480 |
| Elektriciteit |
KW |
15 plus 2,2/18 plus 2.2 |
18+2.2 |
22+2.2 |
| Verwarmingskracht |
KW |
7.0 |
10.7 |
13.7 |
| Afmetingen van de machine |
L*W*H |
m |
2.3*1.8*2.7 |
2.5 maal 2.0 maal 3.3 |
2.8*2.2*3.7 |
| Werktafelhoogte |
mm |
1150+(70) |
1310+(70) |
1495+(80) |
| Gewicht van de machine |
ton |
4.6 |
7.0 |
10.0 |
2Kenmerken:
- Drie-kolom twee-station draaitafelmachines en traditionele tafeltjes van meer dan 85 ton moeten worden uitgerust met een platform
- De draaitafel wordt aangedreven door een servomotor en heeft een positioneringsnauwkeurigheid van 0,02-0,03 mm
- De hoofdmotor van 85 ton of meer (waaronder 85 ton) is voorzien van een servo-aansluiting.

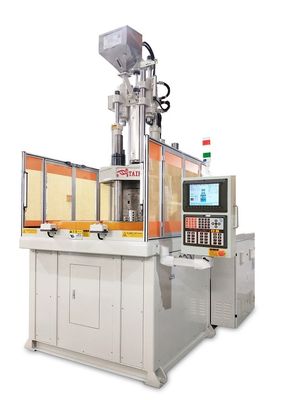

3. Foto's van de machine:

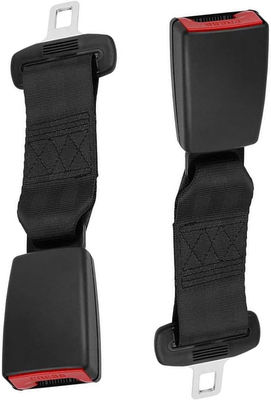

4Toepassingen:
5Waarom koos je ons?
1De beste productkwaliteit en de meest concurrerende prijs.
2Ervaren technisch personeel in de productie.
3Op maat gemaakte ontwerpen en productie.
4Uitstekende pre- en after-sales diensten.
6Vragen:
V: Testen jullie alle goederen voor levering?
Ja, we hebben 100% testen voor levering.
V:Hoe bereken je de tonnage voor spuitgieten?
A: Tonnage = Volume * Maximale veiligheidsdruk
Daarom is het altijd het beste om een ervaren spuitgieter te raadplegen om de exacte spuitmassa te bepalen die voor een specifieke toepassing vereist is.5 ton per vierkante inch wordt gebruikt voor de berekening van de klemtonnage voor een bepaalde mal.
V: Verpakking en verzending?
De spoel is van binnen bedekt met plastic en van buiten ingepakt.
V: Hoe zit het met uw levertijd?
In het algemeen duurt het 20 tot 45 dagen na ontvangst van de voorschotbetaling.
Wat betreft uw bestelling en hoeveelheid.
V: Wat zijn uw betalingsvoorwaarden?
T/T 30% aanbetaling, 70% voor vertrek.
