Verticale spuitgietmachine voor schroevendraaier met dubbele schuif 55 ton
De verticale spuitgietmachine van TAIFU staat bekend om haar kwaliteit, betrouwbaarheid en bewezen prestaties.Onze machines worden op grote schaal toegepast op het gebied van spuitgieten, meerkleurige spuitgieten, meercomponenten spuitgieten, hoogprecisie spuitgieten,thermobestendige spuitgieten en vloeibare siliconen spuitgieten, enz..
Dit model is zeer handig voorschroevendraaier, zijn er verschillende modellen VSD-35/55/85/120/160/200/250/300Contact met ons voor meer informatie.
1.Specificaties:
| |
Eenheid |
TFV4-35SD |
TFV4-55SD |
TFV4-85SD |
| Injectie-eenheid |
Schroefstrekking |
mm |
140 |
140 |
140 |
| Schroefdiameter |
mm |
22 |
26 |
28 |
28 |
30 |
32 |
32 |
36 |
40 |
| Theoretisch volume van de injectie |
cm3 |
53 |
74 |
86 |
86 |
99 |
113 |
113 |
143 |
176 |
| Injectiegewicht ((PS)) |
g |
49 |
69 |
80 |
80 |
92 |
105 |
105 |
133 |
164 |
| oz |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
3.69 |
4.67 |
5.77 |
| Max.Injectiedruk |
MPa |
248 |
178 |
153 |
213 |
185 |
163 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
2331 |
1842 |
1492 |
| Injectie snelheid |
cm3/s |
44 |
62 |
72 |
65 |
74 |
84 |
100 |
126 |
156 |
| Maximale snelheid van injectie |
mm/s |
117 |
105 |
124 |
| Rotatiesnelheid van de schroef |
rp.m |
10~300 |
10~300 |
10~280 |
| Positioneringsringdiameter |
mm |
100 |
110 |
120 |
| Afvoer uit de platen |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Klemeenheid |
Klemkracht |
KN (ton) |
343 ((35)/441 ((45) |
539 ((55) |
833(85)/980(100) |
| Clamping stroke |
mm |
200 |
200 |
250 |
| Min.Dikte van de mal |
mm |
150(210) |
180(240) |
230(310) |
| Max. Opening |
mm |
350(410) |
380(440) |
480 (((560) |
| (L*W) Afstand tussen kraagbalken |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Max.Schaalgrootte |
mm |
340*340 |
380*380 |
500*480 |
| (L*W) schaatsgrootte |
mm |
730*360 |
915*400 |
1120*500 |
| QTY van de ontsteker |
stuks |
1 |
1 |
3 |
| Hoofdbalk-afstand |
mm |
_ |
_ |
80 |
| Afstand van de ejector |
mm |
100 |
100 |
100 |
| Ejectorkracht |
KN (ton) |
26.5(2.7) |
26.5(2.7) |
26.5(2.7) |
| Andere |
Stelseldruk |
Mpa ((kgf/cm2) |
13.7(140)/17.2 ((175) |
13.7(140) |
13.7(140)/17.2 ((175) |
| Olievatcapaciteit |
L |
130 |
140 |
280 |
| Elektriciteit |
KW |
7.5/11 |
11 |
15 plus 2,2/18 plus 2.2 |
| Verwarmingskracht |
KW |
3.6 |
5.5 |
7.0 |
| Afmetingen van de machine |
L*W*H |
m |
1.6*1.2*2.2 |
1.8 maal 1.3 maal 2.32 |
2.1*1.9*3.5 |
| Koelwatercapaciteit |
L/min |
25 |
35 |
40 |
| Werktafelhoogte |
mm |
990+(60) |
1088+(60) |
1140+(70) |
| Gewicht van de machine |
ton |
1.7 |
2.2 |
4.3 |
2Kenmerken:
- De schuifplaat en de basisplaat zijn van gietijzer, met stalen banden die de verbindende delen en smeerolie gaten isoleren, waardoor slijtage en vervorming van de schuifplaat sterk worden verminderd,het verhogen van de levensduur en nauwkeurigheid
- Het kan worden uitgebreid met computerprogrammering en geautomatiseerde extractie; ingebedde apparatuurverbinding kan het ontwerp van een volledig automatische machine bereiken
- Diversificeerde ontwerpen van oliecircuitsystemen (halfgesloten, volledig gesloten, servo of snelle injectie) kunnen worden afgestemd op de behoeften van de klant,met uitbreidbaar programmaontwerp en aansluiting op automatische inbed- en extractieapparatuur, met een volledig automatische werking.

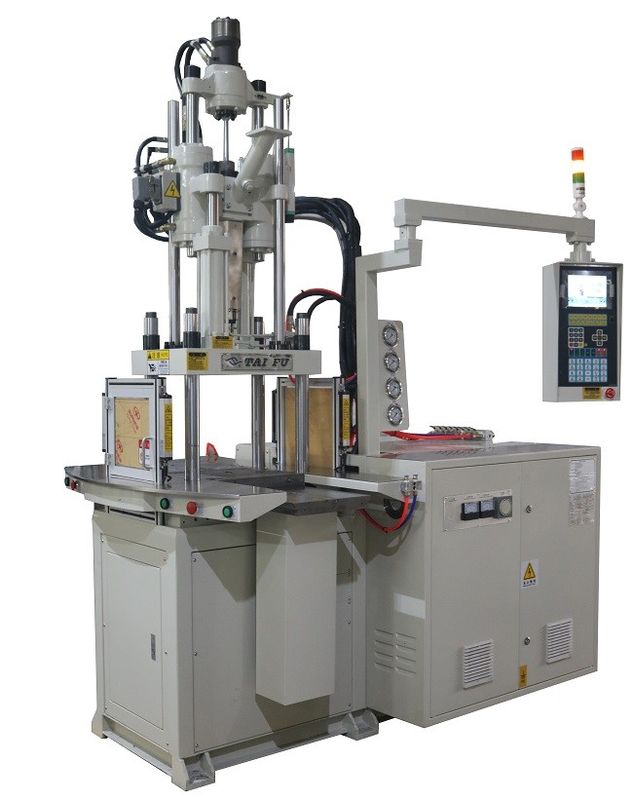

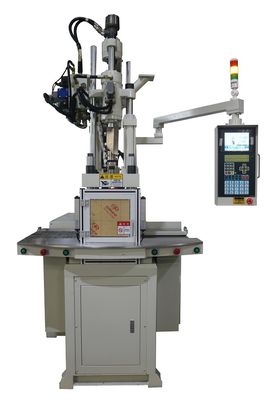

3Foto's:

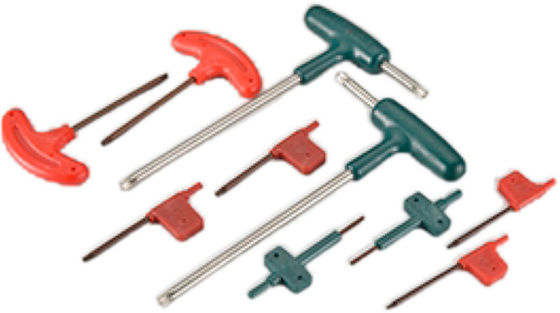

4Toepassingen:
5Vragen:
V: Bent u een handelsonderneming of een fabrikant?
A:We zijn een fabriek in Dongguan, het grootste industriële productiegebied van China.
V: Hoe lang is uw levertijd?
A: Kleine machines zijn op voorraad. Over het algemeen is de levertijd van standaard machines 7 ~ 35 werkdagen. Voor aangepaste machines is het 40 ~ 60 werkdagen.
V: Hoe lang is de garantieperiode?
A: 1 jaar garantie voor alle machines. We leveren gratis onderdelen voor niet door de mens veroorzaakte schade en kwaliteitsproblemen. Onze technische ondersteuning zal u begeleiden tijdens de levensduur van de machines.Als de machines goed worden bediend, kan het meer dan 20 jaar dienen.
V: Wat zijn uw betalingsvoorwaarden?
A: 30% TT op voorhand, 70% saldo voor verzending. of L/C op zicht.
V: Wat is het verschil tussen enkelgieten en dubbelgieten?
A: De vorm kan bestaan uit één holte of meerdere holtes, die elk kunnen worden gebruikt om een enkel onderdeel te maken.terwijl een vorm met meerdere holtes meer dan één vorm produceertZodra de mal is gemaakt, wordt spuitgieten een eenvoudig te herhalen proces in zes stappen.
Als u geïnteresseerd bent in onze machines, aarzel dan niet om Neem contact met ons op.
