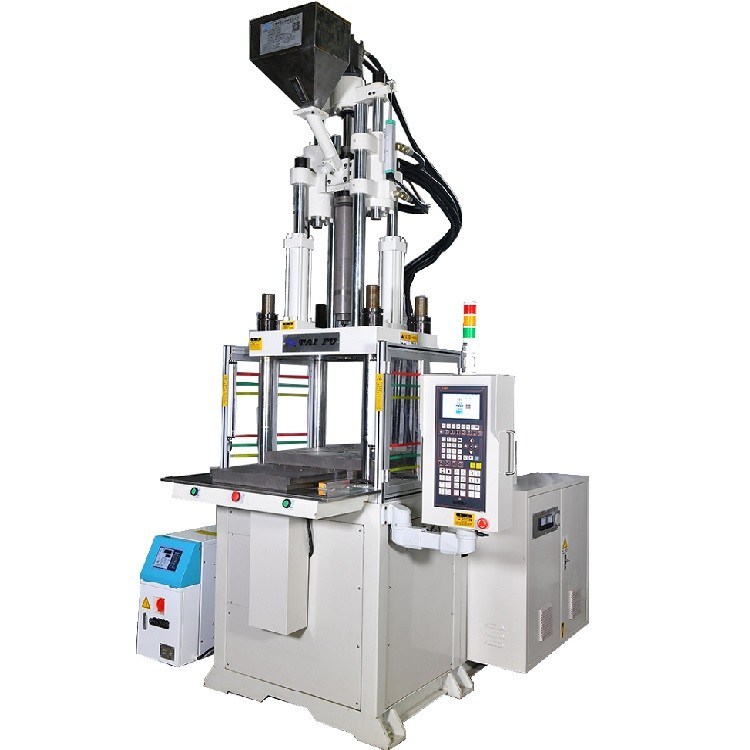

Vervaardigingsmachine voor de vervaardiging van 55 ton keukengereedschappen
Verticale vormvergrendeling, verticale injectie, enkelvoudige schuifvormstructuur, het product wordt geïnjecteerd nadat het uit de bovenste sjabloonruimte glijdt, de werknemer is handiger,en optionele robots en automatisering voor volledig geautomatiseerde productie.
De onderste vorm glijdt uit de bovenste sjabloonruimte, voor de noodzaak van hoge extractie grootte producten hebben absolute voordelen,de bovenste vorm gids kolommen verlaten de onderste vorm om een bewegende ruimte kan worden glijd uit de onderste vorm te vormen, is de productie van producten met een hoge extractiegrootte efficiënter, is op grote schaal gebruikt in verschillende soorten kunststofproducten met inleg en meerdoelig spuitgietproces.
Het kan worden aangepast volgens de werkelijke behoeften van de klant om de meest precieze, efficiënte en economische combinatie van oplossingen voor aandrijving, klemmen, injectie-eenheid te bieden.
Bakeliet injectie gietmachine: Deze machine wordt gebruikt voor het injecteren van gesmolten bakeliethars in een mal om bakelietproducten te produceren met de gewenste vormen en maten.Het bestaat meestal uit een injectie-eenheid., een kleminstallatie en een besturingssysteem.
Deze machines zijn speciaal ontworpen en geoptimaliseerd voor het werken met bakelietmaterialen, die unieke eigenschappen en verwerkingsvereisten hebben.De Bakelite Machine Series biedt efficiënte en betrouwbare oplossingen voor de productie van verschillende Bakelite producten.
Het is opmerkelijk dat bakeliet grotendeels is vervangen door andere materialen zoals kunststoffen en composieten in moderne productieprocessen.De term "Bakelietmachine Series" wordt nog steeds gebruikt om te verwijzen naar machines die zijn ontworpen voor het werken met soortgelijke soorten thermohoudende harsen en composietmaterialen..
Specificatie
Technische parameters van de machine
| |
Eenheid |
TFV4-35S |
TFV4-55S |
TFV4-85S |
| Injectie-eenheid |
| Schroefstrekking |
mm |
140 |
140 |
140 |
| Schroefdiameter |
mm |
22 |
26 |
28 |
28 |
30 |
32 |
32 |
36 |
40 |
| Theoretisch volume van de injectie |
cm3 |
53 |
74 |
86 |
86 |
99 |
113 |
113 |
143 |
176 |
| Injectiegewicht ((PS)) |
g |
49 |
69 |
80 |
80 |
92 |
105 |
105 |
133 |
164 |
| oz |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
3.69 |
4.67 |
5.77 |
| Max.Injectiedruk |
MPa |
248 |
178 |
153 |
213 |
185 |
163 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
2331 |
1842 |
1492 |
| Injectie snelheid |
cm3/s |
44 |
62 |
72 |
65 |
74 |
84 |
100 |
126 |
156 |
| Maximale snelheid van injectie |
mm/s |
117 |
105 |
124 |
| Rotatiesnelheid van de schroef |
rp.m |
10 tot 300 |
10 tot 300 |
10~280 |
| Positioneringsringdiameter |
mm |
100 |
110 |
120 |
| Afvoer uit de platen |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Klemeenheid |
| Klemkracht |
KN (ton) |
343 ((35)/441 ((45) |
539 ((55) |
833(85)/980(100) |
| Clamping stroke |
mm |
200 |
200 |
250 |
| Min.Dikte van de mal |
mm |
150(210) |
180(240) |
230(310) |
| Max. Opening |
mm |
350(410) |
380(440) |
480 (((560) |
| (L*W) Afstand tussen de kraagbalken |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Max.Schaalgrootte |
mm |
330*360 |
400*375 |
500*470 |
| (L*W) Skate maat |
mm |
350*380 |
420*395 |
540*490 |
| QTY van de ontsteker |
stuks |
3 |
3 |
3 |
| Hoofdbalk-afstand |
mm |
80 |
80 |
80 |
| Afstand van de ejector |
mm |
100 |
100 |
100 |
| Ejectorkracht |
KN (ton) |
26.5(2.7) |
26.5(2.7) |
26.5(2.7) |
| Andere |
| Stelseldruk |
Mpa ((kgf/cm2) |
13.7(140)/17.2 ((175) |
13.7(140) |
13.7(140)/17.2 ((175) |
| Olievatcapaciteit |
L |
130 |
140 |
280 |
| Elektriciteit |
KW |
5.5/7.5 |
7.5 |
15/18.7 |
| Verwarmingskracht |
KW |
3.6 |
5.5 |
7.0 |
| Afmetingen van de machine |
L*W |
m |
1.8*1.2 |
2.05*1.3 |
2.2*1.5 |
| H(Met uitzondering van schokabsorberende voeten) |
m |
Min:2.2 ((Max:2.8) |
Min:2.32 ((Max:2.9) |
Min:2Maximaal:3.4) |
| Koelwatercapaciteit |
L/min |
25 |
35 |
40 |
| Hoogte van de werkbank+(Behalve schokabsorberende voeten) |
mm |
990+(60) |
1088+(60) |
1140+(70) |
| Gewicht van de machine |
ton |
1.5 |
1.9 |
3.9 |
Kenmerken
1.geschikt voor spuitgieten van thermosettende producten. rechtstreeks compressie vergrendelingsmechanisme met hoge vergrendelingskracht, verticale dubbele spuitcilinder ontwerp, hoge spuitdruk.
2De precisie van de injectiepositie is hoog en het mechanisme van de machine is strak en mooi.
3.Uitgerust met een speciale schroefmateriaalhouder en een speciaal ontworpen materialenug, maakt het eenvoudiger en sneller om het materiaal te reinigen voordat het wordt uitgeschakeld.
4.De temperatuur van de materiaalpijp wordt door een maltemperatuurmachine geregeld om een stabiele temperatuurregeling te garanderen.
5.Een- en tweestationsopties zijn vrij beschikbaar, waardoor het gieten kosteneffectiever wordt.
6.De elektrische beschermingsinrichting zorgt ervoor dat er geen storingen optreden en zorgt voor de veiligheid van de bedieners.

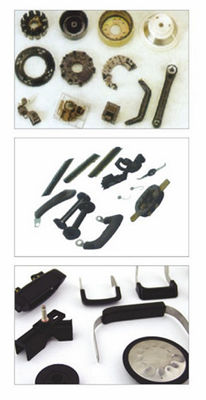

Toepassing
Waarom kiezen jullie ons?
1De beste productkwaliteit en de meest concurrerende prijs.
2Ervaren technisch personeel in de productie.
3Op maat gemaakte ontwerpen en productie.
4Uitstekende pre- en after-sales diensten.
Veelgestelde vragen
Q1: Testen jullie alle goederen voor levering?
Ja, we hebben 100% testen voor levering.
V2: Wat zijn uw betalingsvoorwaarden?
T/T 30% aanbetaling, 70% voorafgaand aan vertrek.
V3: Verpakking en verzending?
De spoel is van binnen bedekt met plastic en van buiten ingepakt.
V4: Welke soorten producten kunnen met een verticale spuitgietmachine worden geproduceerd?
Verticale spuitgietmachines worden gewoonlijk gebruikt voor de productie van producten zoals in- en uitlaatgevormde onderdelen, overgevormde producten, verticale overgevormde kabels en connectoren,en kleine precisieonderdelen.
V5: Hoe zit het met uw levertijd?
In het algemeen duurt het 20 tot 45 dagen na ontvangst van de voorschotbetaling.
