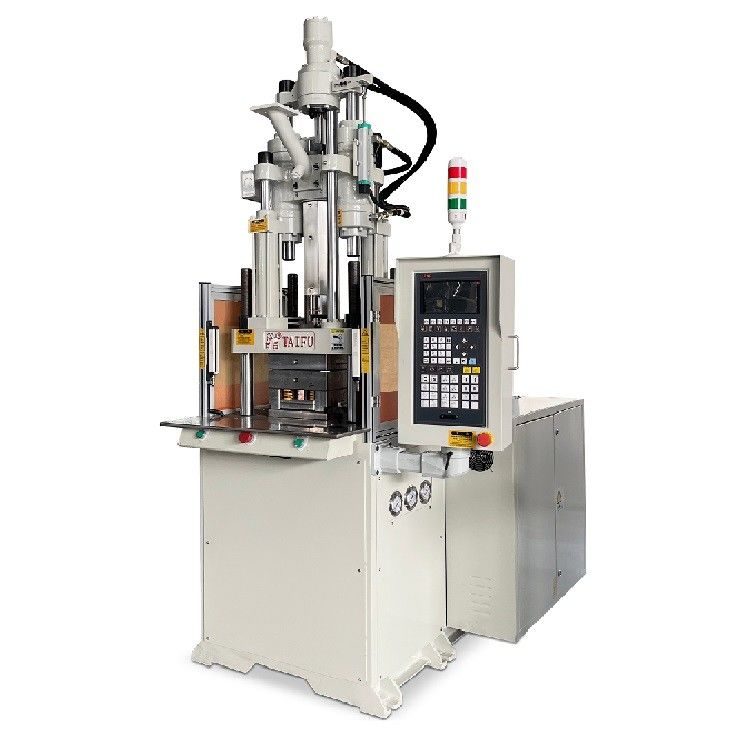

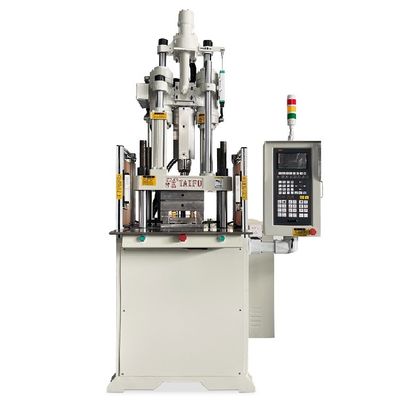

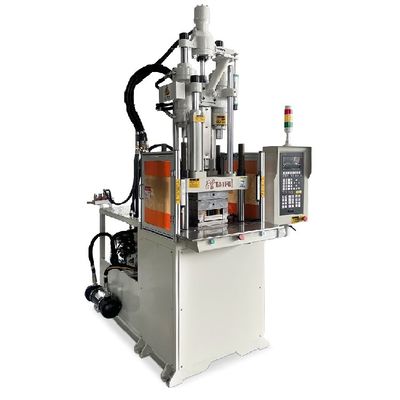

Verticale spuitgietmachine voor het maken van mobiele laaders van hoge kwaliteit
Het is beschikbaar om machines aan te passen aan uw...
Verticale vormklemmen, verticale injectie, nemen minder ruimte in beslag, geschikt voor kunststofproducten met inzetstukken en multifunctionele spuitgietprocessen.Sterke toepasbaarheid, veel gebruikt in elektronische 3C, medische benodigdheden, papieren benodigdheden, auto-onderdelen en andere injectieproducten.
Het kan worden aangepast volgens de werkelijke behoeften van de klant om de meest precieze, efficiënte en economische combinatie van oplossingen voor aandrijving, klemmen, injectie-eenheid te bieden.
Dit type machine wordt gewoonlijk gebruikt voor de productie van kleine tot middelgrote kunststofonderdelen, zoals mobiele telefoonhulzen, elektronische onderdelen, auto-onderdelen en andere precisieonderdelen.De capaciteit van 45 ton verwijst naar de klemkracht die door de machine wordt uitgeoefend om de vorm tijdens het injectieproces bij elkaar te houdenDeze klemkracht zorgt ervoor dat de mal gesloten en goed verzegeld blijft terwijl het gesmolten materiaal wordt geïnjecteerd.
Technische parameters van de machine
| Artikel 1 |
Eenheid |
TFV4-35 ((45) |
TFV4-55 |
TFV4-85 |
| Injectie-eenheid |
| Schroefstrekking |
mm |
140 |
140 |
140 |
| Schroefdiameter |
mm |
22 |
28 |
32 |
26 |
30 |
36 |
32 |
36 |
40 |
| Theoretisch volume van de injectie |
cm3 |
53 |
86 |
113 |
74 |
99 |
143 |
113 |
143 |
176 |
| Injectiegewicht ((PS)) |
g |
49 |
80 |
105 |
69 |
92 |
133 |
105 |
133 |
164 |
| oz |
1.75 |
2.83 |
3.69 |
2.44 |
3.25 |
4.67 |
3.69 |
4.67 |
5.77 |
| Max.Injectiedruk |
MPa |
248 |
153 |
117 |
247 |
185 |
129 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1563 |
1196 |
2516 |
1890 |
1313 |
2331 |
1842 |
1492 |
| Injectie snelheid |
cm3/s |
44 |
72 |
94 |
56 |
74 |
107 |
100 |
126 |
156 |
| Maximale snelheid van injectie |
mm/s |
117 |
105 |
124 |
| Rotatiesnelheid van de schroef |
rp.m |
10 tot 300 |
10 tot 300 |
10~280 |
| Positioneringsringdiameter |
mm |
100 |
110 |
120 |
| Afvoer uit de platen |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Klemeenheid |
| Klemkracht |
KN (ton) |
343 ((35)/441 ((45) |
539 ((55) |
833(85)/980(100) |
| Clamping stroke |
mm |
200 |
200 |
250 |
| Min.Dikte van de mal |
mm |
150(210) |
180(240) |
230(310) |
| Max. Opening |
mm |
350(410) |
380(440) |
480 (((560) |
| (L*W) Afstand tussen de kraagbalken |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Max.Schaalgrootte |
mm |
400*350 |
425*380 |
500*500 |
| (L*W) 尺寸Platen Grootte |
mm |
560*370 |
580*400 |
710*540 |
| QTY van de ontsteker |
stuks |
1 |
1 |
1 |
| Afstand van de ejector |
mm |
40 |
40 |
50 |
| Ejectorkracht |
KN (ton) |
17.2(1.75) |
17.2(1.75) |
26.5(2.7) |
| andere |
| Stelseldruk |
Mpa ((kgf/cm2) |
13.7(140)/17.2 ((175) |
13.7(140) |
13.7(140)/17.2 ((175) |
| Olievatcapaciteit |
L |
130 |
140 |
280 |
| Elektriciteit |
KW |
5.5/7.5 |
7.5 |
15/18.7 |
| Verwarmingskracht |
KW |
3.6 |
5.5 |
7.0 |
| Afmetingen van de machine |
L*W |
m |
1.6*1.2 |
1.9*1.3 |
2.0*1.5 |
| H(Met uitzondering van schokabsorberende voeten) |
m |
Min:2Maximaal:2.7) |
Min:2.25 ((Max:2.8) |
Min:2Maximaal:3.3) |
| Koelwatercapaciteit |
L/min |
25 |
35 |
40 |
| Hoogte van de werkbank+(Behalve schokabsorberende voeten) |
mm |
940+(60) |
1020+(60) |
1040+(70) |
| Gewicht van de machine |
ton |
1.3 |
1.6 |
3.5 |
Specificaties:

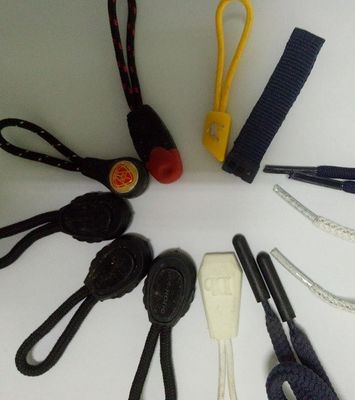

Toepassingen
Waarom kiezen jullie ons?
1De beste productkwaliteit en de meest concurrerende prijs.
2Ervaren technisch personeel in de productie.
3Op maat gemaakte ontwerpen en productie.
4Uitstekende pre- en after-sales diensten.
Veelgestelde vragen
V1: Wat zijn uw betalingsvoorwaarden?
T/T 30% aanbetaling, 70% voor vertrek.
Q2: Testen jullie alle goederen voor levering?
Ja, we hebben 100% testen voor de levering.
Q3: Kunt u naverkoopservice aanbieden?
We kunnen naverkoop diensten aanbieden.
V4: Verpakking en verzending?
De spoel is van binnen bedekt met plastic en van buiten ingepakt.
V5: Hoe zit het met uw levertijd?
In het algemeen duurt het 20 tot 45 dagen na ontvangst van de voorschotbetaling.
Wat betreft uw bestelling en hoeveelheid.
